Inspektion von Rohrschweißverbindungen

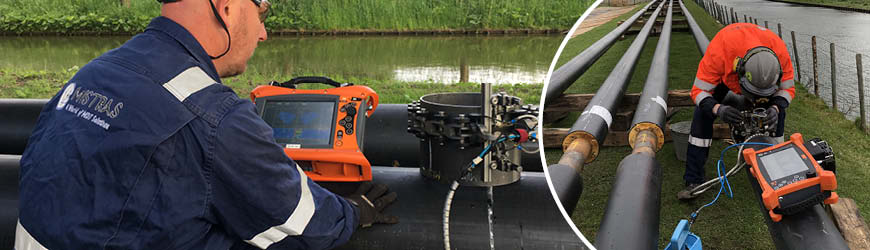

  • Rohrleitungsprüfung

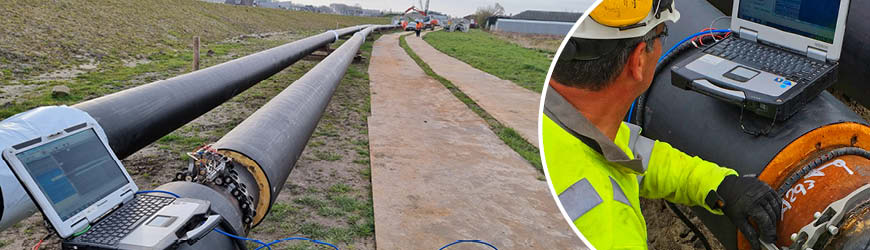

  • Rohrleitungsprüfung

Lesen Sie mehr in unserem Flyer:

Flyer Inspektion von Rohrschweißverbindungen hier downloaden


Alternative zur Röntgenprüfung von Rohrleitungsverbindungen in Wärmenetzen

Deutschlands Langfristziel ist es, bis zum Jahr 2050 weitgehend treibhausgasneutral zu werden. Im Gebäudebereich gibt es einen "Fahrplan für einen nahezu klimaneutralen Gebäudebestand". Dies erfordert Änderungen an fast jedem Haus. Hierfür gibt es verschiedene Möglichkeiten, wobei die Entscheidung für ein Wärmenetz eine Entscheidung für eine gemeinsame Wärmeversorgung ist. Für Stadtteile mit dichtem Wohnungsbestand, vielen Hochhäusern und Häusern, die vor 1995 gebaut wurden, ist ein Wärmenetz oft eine geeignete Lösung.

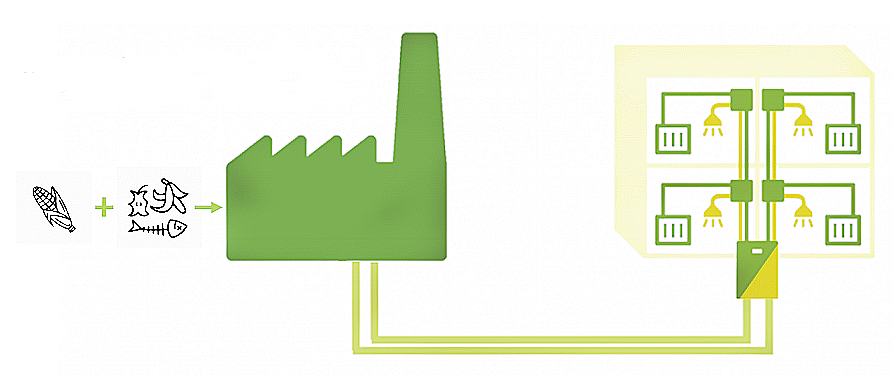

Abb. 1: Beispiel für die Nutzung von Restwärme aus der Verbrennung von Biomasse oder Abfall

Die zu diesem Zweck verlegten Rohrleitungen bedürfen einer Qualitätskontrolle, die oft mit Röntgenuntersuchungen durchgeführt wird.

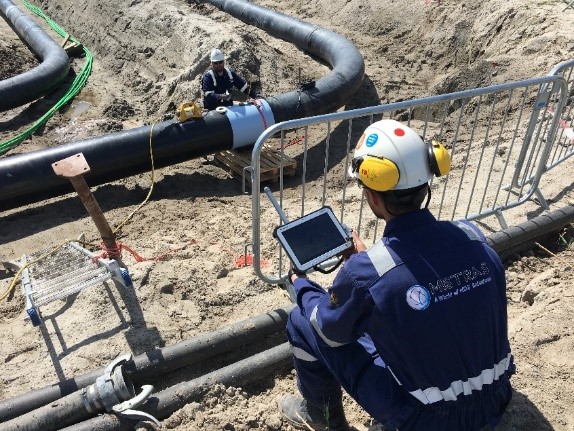

Abb. 2: Digitale Radiographie

Da viele Wärmenetzprojekte in dicht besiedelten Gebieten stattfinden, ist diese Art der Untersuchung wegen des hohen Risikos durch ionisierende Strahlung nicht immer erwünscht. Darüber hinaus will die Regierung die Belastung durch ionisierende Strahlung reduzieren, wo immer es möglich ist.

Innerhalb der unterirdischen Infrastruktur erwähnen die Normen verschiedene alternative ZfP-Techniken, wie z. B. Time of Flight Diffraction (ToFD) und Phased Array (PAUT)-Technik.

Im Laufe der Jahre hat GMA eine effektive Arbeitsmethode für diese Techniken entwickelt, indem spezielle Scanner und erfahrene Prüfer eingesetzt werden, um die runden Schweißnähte dieser Rohre schnell und effizient zu untersuchen.

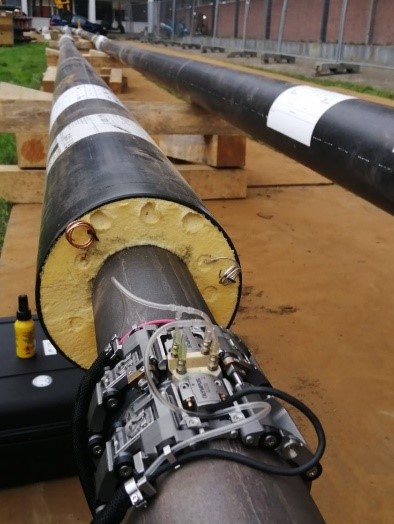

Abb. 3 - Phased Array (PAUT) auf DN 80 neben einem Wohnblock in einem städtischen Gebiet

Vorteile & Nutzen der GMA-Prüfmethoden

Praktischer Nutzen:

  • Ergebnis sofort verfügbar
  • Andere Arbeiten können fortgesetzt werden
  • Aufgrund der Abwesenheit der ionisierenden Strahlung, ist kein Bereich abzusperren
  • Genaue Lokalisierung und Fehlergrößenbestimmung von Schweißnahtfehlern
  • Direkte Beratung mit dem/den Schweißer(n) vor Ort zur Verbesserung der Schweißqualität

Wirtschaftlicher Nutzen:

  • Datenanalyse in Echtzeit, eine beanstandete Schweißnaht kann sofort repariert und noch am selben Tag untersucht werden
  • Geschwindigkeit der Inspektion
  • Keine Unterbrechung von anderen Arbeiten
  • Die Untersuchung kann tagsüber stattfinden

GMA kann darüber hinaus mehrere zerstörungsfreie Prüftechniken (ZfP) anwenden, die (täglich) in der unterirdischen Infrastruktur - Wärmenetzprojekte - eingesetzt werden können.
