Digitale Durchstrahlungsprüfung an Wärmetauschern

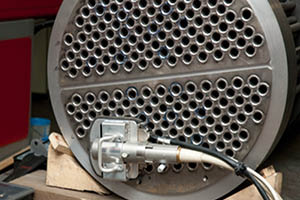

Die Inspektion mittels Durchstrahlungsprüfung von Rohr-Rohrboden-Schweißverbindungen z.B. in Rohrbündelwärmetauschern, Kesseln oder Dampferzeugern, bei denen nur ein einseitiger Zugang an der Rohrbodenseite besteht, führt GMA seit kurzem digital mit dem neuen VX Exchanger RT System durch.
Der VX Exchanger RT ermöglicht die digitale Röntgeninspektion mit einseitigem Zugriff (frontales Einsetzen der Röntgenquelle) und ersetzt die klassische filmbasierte Methode vollständig. Das System kann für metallische Materialien (z.B. Stahl-, Aluminium- oder Titan-Legierungen) mit Rohrdurchmessern von ca. 10 mm (ID) bis ca. 48 mm (OD) verwendet werden.
Die Vorteile liegen auf der Hand:
- Erhebliche Kosteneinsparungen und effizienter Personaleinsatz: 10-fache Verkürzung der Inspektionszeit (gegenüber konventioneller Prüfung), keine Verbrauchsmaterialien, da keine Film- und Entwicklungkosten entstehen
- Verwendet keine radioaktiven Isotopen, so dass der Umgang mit gefährlichen Stoffen (Lagerung und Transport von permanenten radioaktiven Quellen) entfällt
- Kontrollbereich von 2x2 m² ist ausreichend, daher keine Störung der Produktionsprozesse bzw. kürzere Stillstandszeiten
- Höhere Fehlererkennungsfähigkeit (0,3 mm versus 0,8 mm)
- Computergestützte Steuerung, Analyse und Berichterstellung mit sofortigen Prüfergebnissen
