3D Digitalisierung (Scanning, Reverse Engineering)

Erstellung eines digitalen Zwillings

Mit Hilfe der 3D Digitalisierung (Scanning und Reverse Engineering) kann von einem räumlichen Objekt ein digitaler Zwilling erstellt werden. Der digitale Zwilling ist das digitale Abbild eines Objektes aus der realen Welt in der digitalen Welt.

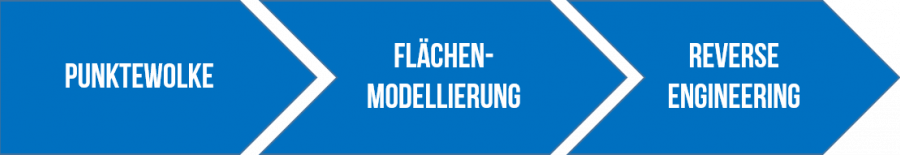

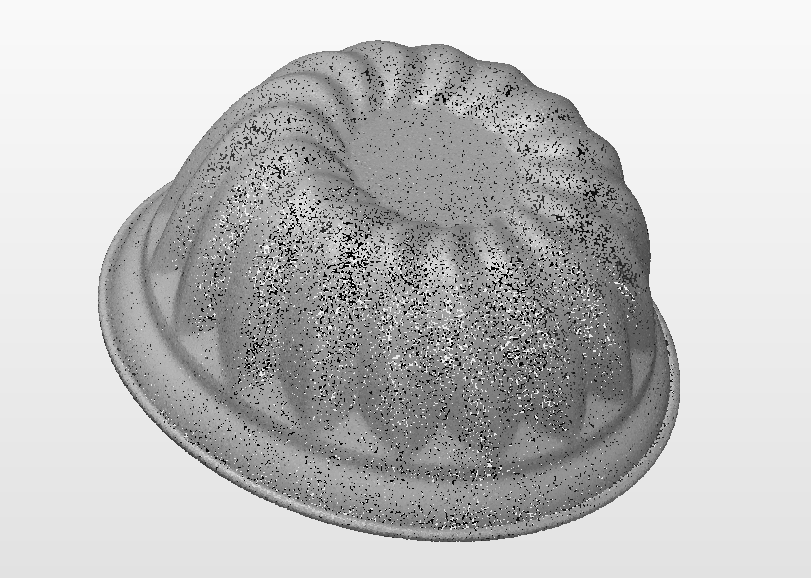

Punktewolke:

Berührungsloses Scannen des Objektes und Abbildung in Form einer Punktewolke. Modernste Technik erlaubt uns dabei kleine Objekte von wenigen Zentimetern Größe bis zu einer beliebigen Größe mit bis zu 25µm Genauigkeit zu vermessen.

Die Punktewolken dienen zum einen als Datengrundlage für geometrische Qualitätsaussagen. So können Vergleiche zwischen dem IST- und dem SOLL-Zustand (CAD-Modell) erfolgen. Zum anderen dient die Punktewolke als Datengrundlage für eine Flächenmodellierung.

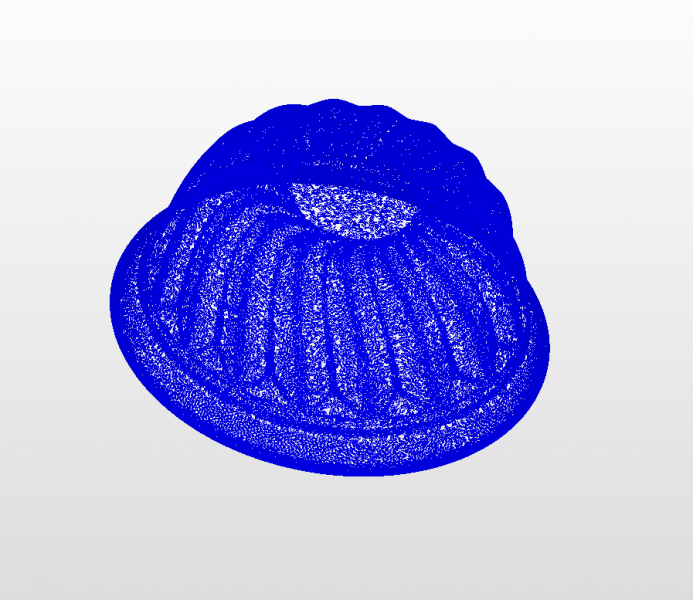

Polygonmodell:

Die Punktwolke wird in ein Polygonmodell mit Hilfe einer Flächenmodellierung überführt. Das Polygonmodell besteht nun aus geometrisch verknüpften Punkten, die so eine Oberflächenmodell bilden.

In Form des Polygonmodells kann ein Objekt eindrucksvoll digital visualisiert oder auch mit Hilfe des 3D-Drucks reproduziert werden. Des Weiteren dient das Polygonmodell der Flächenrückführung für das Reverse Engineering.

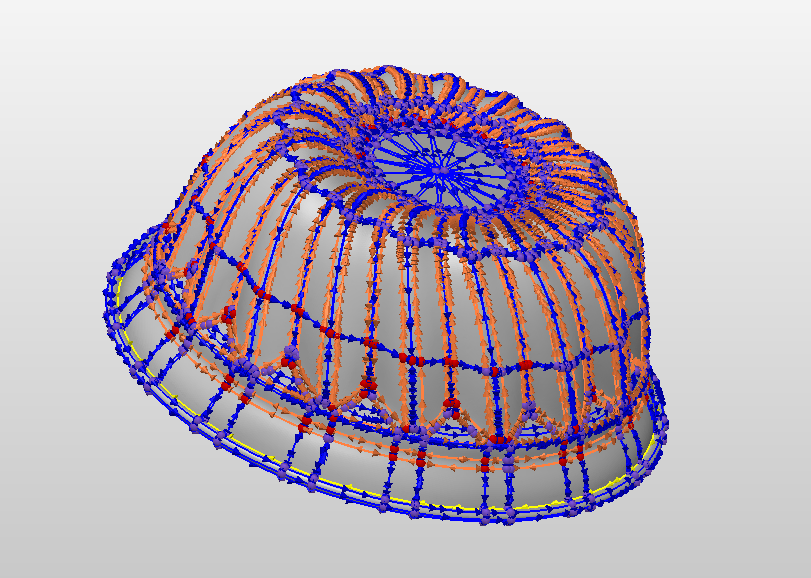

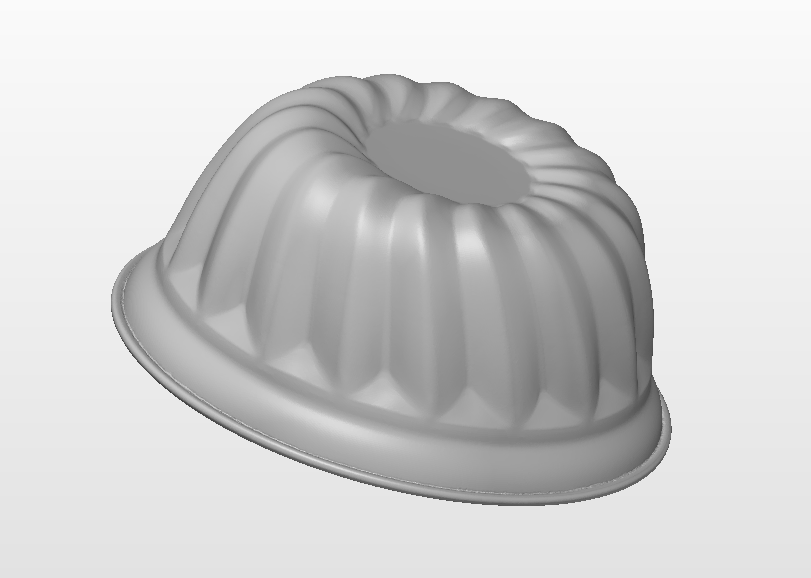

Reverse Engineering:

Im Reverse Engineering werden die Daten eines Polygonmodells bis zu einem vollparametrisiertem CAD-Modell weiterverarbeitet indem bei der Flächenrückführung einzelne Teile der Oberflächen mathematisch beschrieben werden.  Dieses Modell ermöglicht es dann weitere Bearbeitungen, Designmodifikationen oder andere Änderungen daran vorzunehmen. Ebenso kann es als Vorlage für künftige Produktionen dienen.

Wissenschaft und Kultur

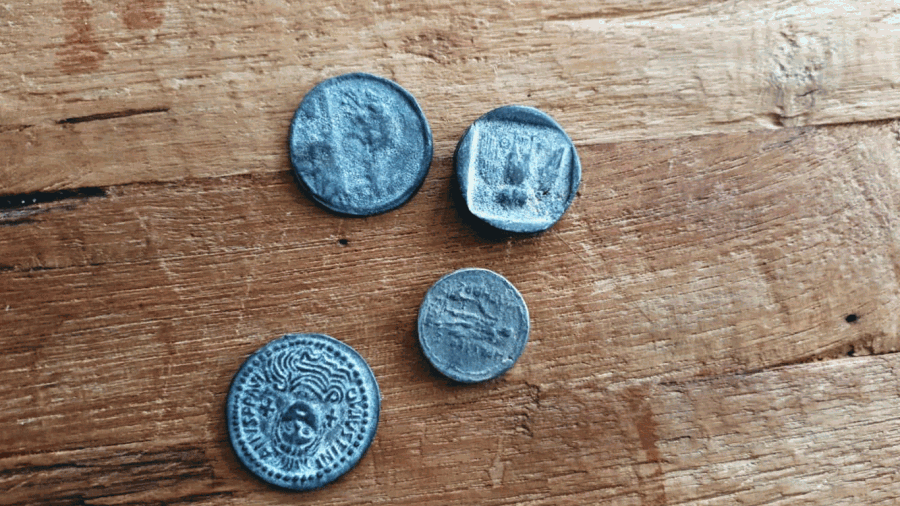

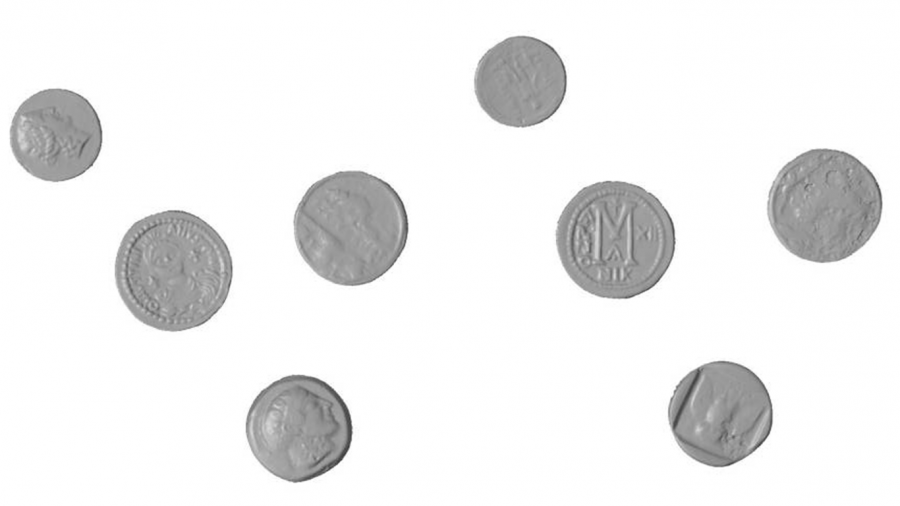

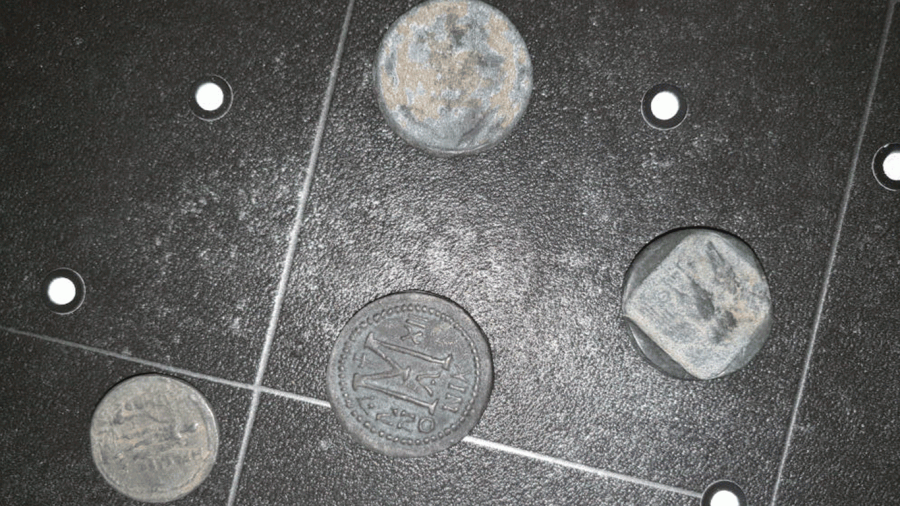

Münzen, Schädel, Vasen oder sonstige kulturelle archäologische Güter können mit unseren schonenden und berührungslosen Verfahren für Sie digitalisiert werden. Dabei können neben der reinen Geometrie auch feinste Risse und Oberflächenveränderung für weitere Analysen erfasst werden. Benötigen Sie die Digitalisierung Ihrer kulturellen Schätze für rein repräsentative Zwecke, so sind auch wir für Sie der richtige Ansprechpartner.
